3-SUBSTRUCTURE・ROOF


BUILDING 4 COURT HOUSE

2次構造躯体・屋根工事
床束:鋼製 筋違は真物・金物は貫通ボルト 野地板は化粧用構造合板 3次元水勾配 無臭最上級構造合板
ホールダウンアンカーボルト2本設置 筋違も乾燥材 筋違タスキ掛 土台・柱・筋違の交点に設置 構造合板にも塗布
発泡断熱ボード 北側屋根:断熱材を構造合板でサンドイッチ 屋根勾配5/10 南側屋根:垂木落込式断熱材 北側・南側屋根共通
面取サンダー掛 継目・釘頭処理 シンプルなドレイン FRP防水と一体化されます グレー色
.
居間より南側屋根を見る
屋上より南側屋根を見る
BACK TO BUILDING3
サブページに戻る

BACK

B-3-1 2次構造躯体工事 02-06-20
B-3-3 屋根工事 02-07-05
B-3-2 屋上陸屋根工事 02-07-01
2階跳出部筋違接合詳細
1階畳下地杉板
2階化粧垂木
1階土台・管柱接合詳細
2階通柱・筋違接合詳細
1階土台・通柱接合詳細
2階筋違接合詳細
1階軸組・防蟻防腐剤塗
陸屋根・水勾配下地
F☆☆☆☆構造合板
防水下地珪酸カルシウム板処理
同左防水下地パテ処理

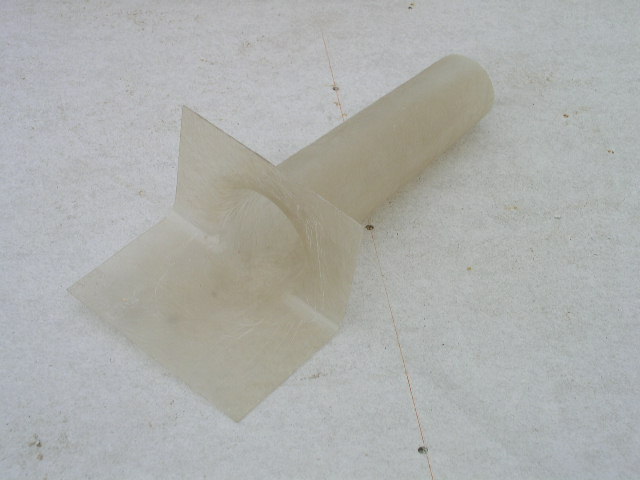

FRP横引ドレイン
同左取付詳細
FRP防水+トップコート仕上
屋根下地断熱材
野地板張
アスファルトルーフィング張
天井裏断熱材
断熱材裏打屋根材
