BUILDING 3　COMMON HOUSE

B-4-2　床組・サッシュ取付　02-0７-07

サブページに戻る

B-4-1　床下廻り設備工事　02-0７-07

COMMON HOUSEでは給水・給湯配管がサヤ管+ヘッダー配管システムで施工されています。この工法は大規模
建築に採用されていますが戸建住宅には未だこれから普及するかどうかという段階です。利点は以下の通りです。
〇本管が架橋ポリエチレン管なので錆や腐食の発生がなく、またエルボなどの接合部が無いので漏水もない。
〇配管経路が自由にとれ同時使用による流量変化が少ない。配管職の技術差に左右されない。
〇配管交換の時はサヤ管の中の本管を入れ替えるだけなので更新工事が簡単にできる。
戸建住宅ではコストが割高となりますが今回は分離発注である設備会社のご好意により予算枠内で施工されました。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　給排水衛生設備工事：㈱金子工業所　TEL 045-881-3101
また高気密・高断熱（外断熱）・高耐久仕様としているため室内及び床下・天井裏・小屋裏及び壁内を含めた
室内・軸組内機械換気の仕様で設計されています。居室に開閉式吸気レジスターを設け床下・天井裏・小屋裏の
外壁側に排気用換気扇を設けています。詳しくは工事完了時説明予定です。

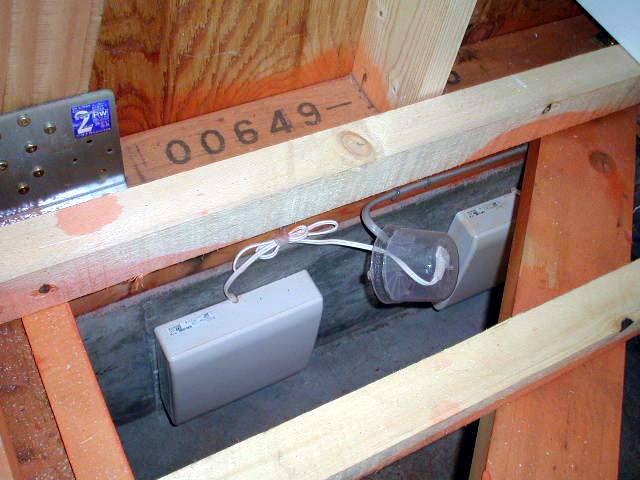

ヘッダー給水・給湯分岐

浴室内防水・配管工事

大引：桧一等　根太：ヒバ

1階寝室西側開口部

2階個室北東側側開口部

1階アトリエ吹抜北側開口部

従来木造は1階床組が湿気・シロアリ等による腐蝕により一番早くに耐久性が無くなる部位でした。特に合板フロアは
２０年位経つと湿気が原因でその接着剤の効力が減少し沈み込むことになります。床下の仕様は基礎も含め大切
です。防腐・防蟻を考慮し木材も土台・大引き・根太を桧・ヒバとしています。
サッシュは断熱サッシュに結露防止のためペアガラスとしていますが、壁のほうが圧倒的に熱損失が少ないため
外壁面積と開口部面積のバランスが大切です。
