BUILDING 3　COMMON HOUSE

5-OUTSIDE DETAILS

外部工事詳細
.
BACK TO BUILDING3
サブページに戻る

BACK

機密性・防蟻性も兼ねます 小庇は雨天時にも窓を開けられ、防水にも有効です 外壁下地防水の後、窓廻りに防水テープを貼ります 屋根端部に外壁材を差し込みます
フェノールフォーム裏打カラーガルバリウム成形鋼板 光と風の通り道です ３種類のトップライトが見えます 出窓屋根は平葺きです
B-5-1　外壁下地防水工事　02-0７-12
B-5-2　外部サッシュ取付け完了 02-0７-12　
土台水切部：防水テープ貼
窓廻り防水シート・小庇
同左防水シート・小庇
外断熱用外壁材

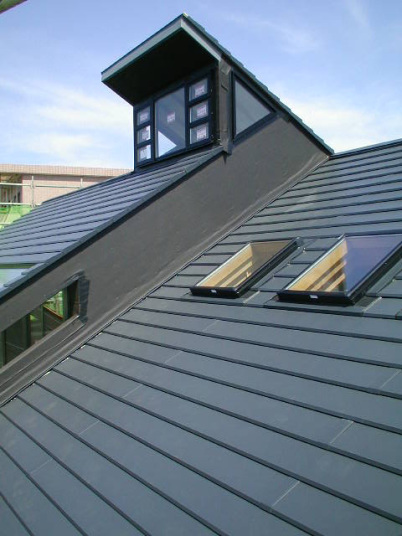

トップサイドライト完了
同左：東側外観
本屋根・出窓屋根
屋根・外壁取合部
窓上端等は水が浸入しても排出できるオープンジョイントとしています 小庇は雨天の時の窓の開放に有効です 外壁と同色に塗装 開口部はすべて断熱サッシュ+ペアガラス 軒樋・縦樋は外壁色にマッチする塩化ビニール素地
B-5-3　外部仮設足場撤去 02-09-14　
窓廻り・小庇
北側外壁
吸気レジスターフード
出窓：断熱サッシュ
バルコニー軒樋詳細
換気扇は床下・天井裏・小屋裏に設置 出窓の下がゴミ箱収納となっています
配管接続部は地震時の点検等の為、敢えて地上部分としています
造園業の建築主ご子息が施工 樋も外壁と調和する素材としています
車庫工事中
NEXT
B-5-4　外廻り・植栽工事 02-10-19　
床下換気扇フード
護美箱取出口
既存植栽移設
軒樋・縦樋取付詳細
排水管接続
